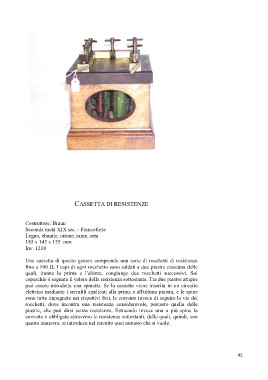

CASSETTA DI RESISTENZE 45

Costruttore: Braun
Seconda metà XIX sec. - Francoforte
Legno, ebanite, ottone, rame, seta
185 x 145 x 155 mm
Inv. 1210

Una cassetta di questo genere comprende una serie di rocchetti di resistenza
fino a 100 Ω. I capi di ogni rocchetto sono saldati a due piastre ciascuna delle
quali, tranne la prima e l'ultima, congiunge due rocchetti successivi. Sul
coperchio è segnato il valore della resistenza sottostante. Tra due piastre attigue
può essere introdotta una spinetta. Se la cassetta viene inserita in un circuito
elettrico mediante i serrafili applicati alla prima e all'ultima piastra, e le spine
sono tutte impegnate nei rispettivi fori, la corrente invece di seguire la via dei
rocchetti, dove incontra una resistenza considerevole, percorre quella delle
piastre, che può dirsi senza resistenza. Estraendo invece una o più spine la
corrente è obbligata attraverso le resistenze sottostanti, delle quali, quindi, con
questa manovra, si introduce nel circuito quel numero che si vuole.
